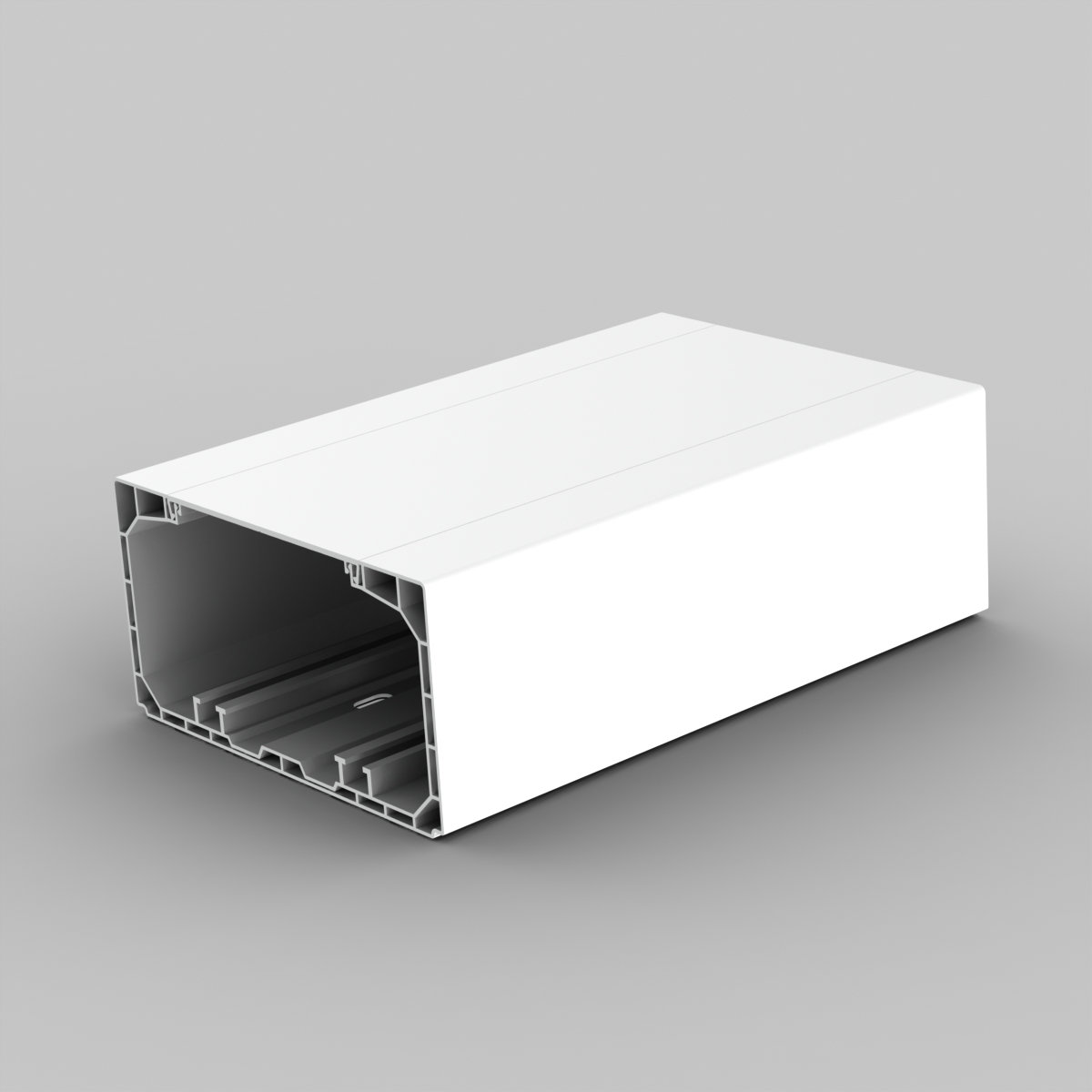

Illustreeriv pilt
Fullsize model
To download 3D models, please login or create an account and request access.
EAN kood8595568924704
Tollikood39259020
Kaal1,2500 kg/m
Värvvalge
MaterjalPVC
Juhtiv materjaljah
Isekustuv30 s
Temperatuurikindlus-5 - 60 °C
Põlemistest850 °C
Assamblee
Kiire kaane paigaldus toimub selle keskele vajutades.
Mehhaaniline kaitseIK07
Löögikindlus1 J
Antibakteriaalnejah

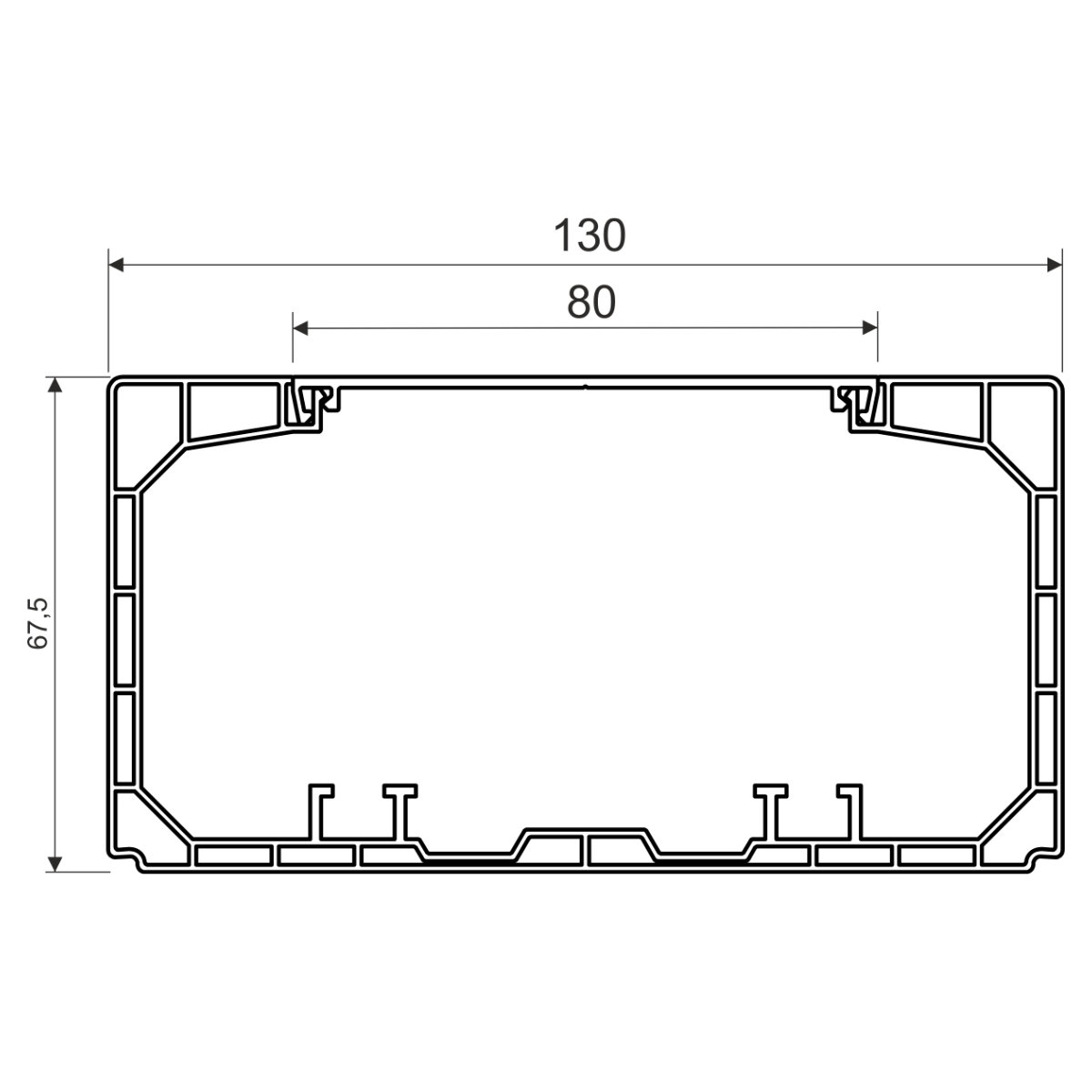

Laius130 mm
Kõrgus65 mm
Pikkus2 m
Sisepiirkond6000 mm2
Toetus
Karbikud on saadaval pikkusega, mille hälve on ± 0,5% 20 ° C juures.
Kasutage
nad on vastupidavad agressiivsetele ja keemilistele keskkonnadele. Nad ei talu UV-kiirgust, nad ei sobi kasutamiseks välistingimustes.
Tootmissoovitused
SK 40X33 (kõrgem) varjestuskanali saab paigaldada kui, ei ole võimalik kasutada suurema paigaldussügavusega seadmeid, nt liigpingekaitse. Tootja soovitab kontrollida konkreetse seadme sügavust enne paigaldamist.
Plahvatusohtlik piirkond
Paigaldusjuhtmete karbiku koos tarvikutega võib paigaldada plahvatusohtlikesse piirkondadesse , tuleohtlike ainete tsoonidi- 2, tolmu plahvatuse ohtliku tsooni- 22 ,i vastavalt ČSN EN 60 079-10 nõuete järgi.
Alusmaterjali tulekaitseklassA1 - F
Võimalus ühendada 2 harukarpi järjestikkujah
KaitsetüübidIP 40
StandardidČSN EN 50 085-1
Pakendi kirjelduspakitud kartongkasti
Kaitsekilegajah

Mõeldud toite- ja sideahelate, turva- ning muude liinide sisestamiseks. Eraldi liinid saab elektromagnetiliselt varjestada, sisestades varjestuskarbiku, mis kinnitatakse kanalisse klambrite PSK 1 abil. Klassikaliste seadmete jaoks, mis paigaldatakse suletud seadmeharukarpi KP 80 PK, mis on klõpsatud kanali korpusesse, või avatud seadmeharukarpi KP PK, mis paigaldatakse parapeti kanalite põhja. KOPOBOX MINI P kasutamisel saab paigaldada moodulseadmeid. Seadme lõplikuks paigaldamiseks ei ole vaja kasutada katteid. Kaas lõigatakse soovitud pikkusele ja sisestatakse seadme kõrvale.
