EAN kood | 8595057663657 |
Tollikood | 73089059 |
Kaal | 4,7850 kg/pcs |
Pinnaviimistlus | Kuumtsingitud |
Temperatuurikindlus | -50 - 150 °C |
Funktsionaalsus tulekahju ajal | P90-R, E90, PS90 |
Standardid | ČSN EN 61537 |
Tulekindluse standardid | ČSN 73 0895, DIN 4102-12, STN 92 0205 |
Metallplaadi paksus | 1 mm |
Kruvide arv ühendamiseks | 18 |

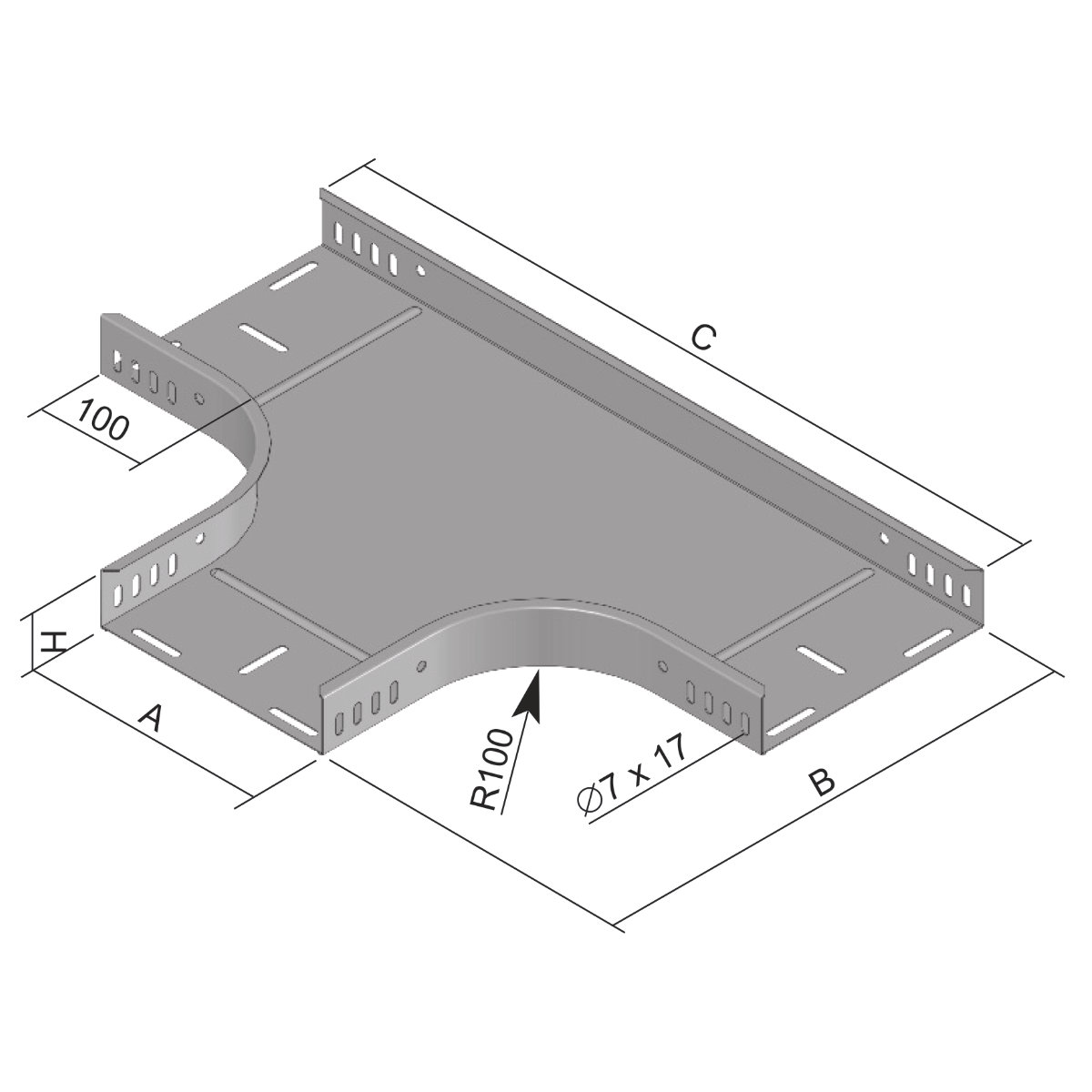

Mõõde A | 403 mm |
Mõõde B | 603 mm |
Mõõde C | 803 mm |
Mõõde H | 65 mm |
Kaabliteede laiuse jaoks | 400 mm |
Kaabliteede kõrguse jaoks | 60 mm |

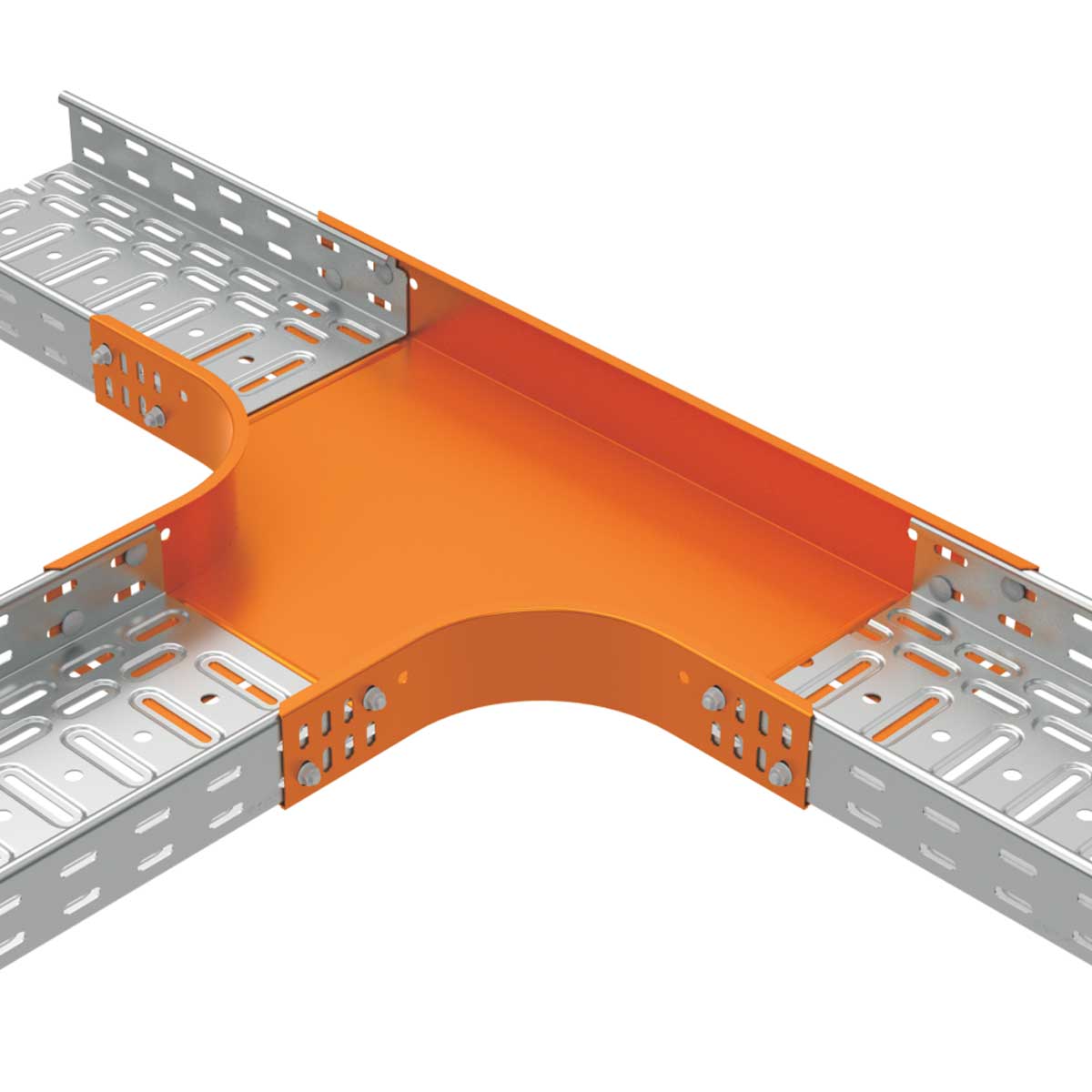

Ühenduse kinnitamiseks kasutage polte NSM 6X10. Kasutage horisontaalset haru OH või vähendusüksust SU, et tekitada ebavõrdne T-tükk.
Märkus süsteemile, mis tulekahju ajal säilitab funkstionaalsuse:
Lisateavet leiate kataloogist Süsteemid, mis tulekahju ajal säilitavad funktsionaalsuse.
