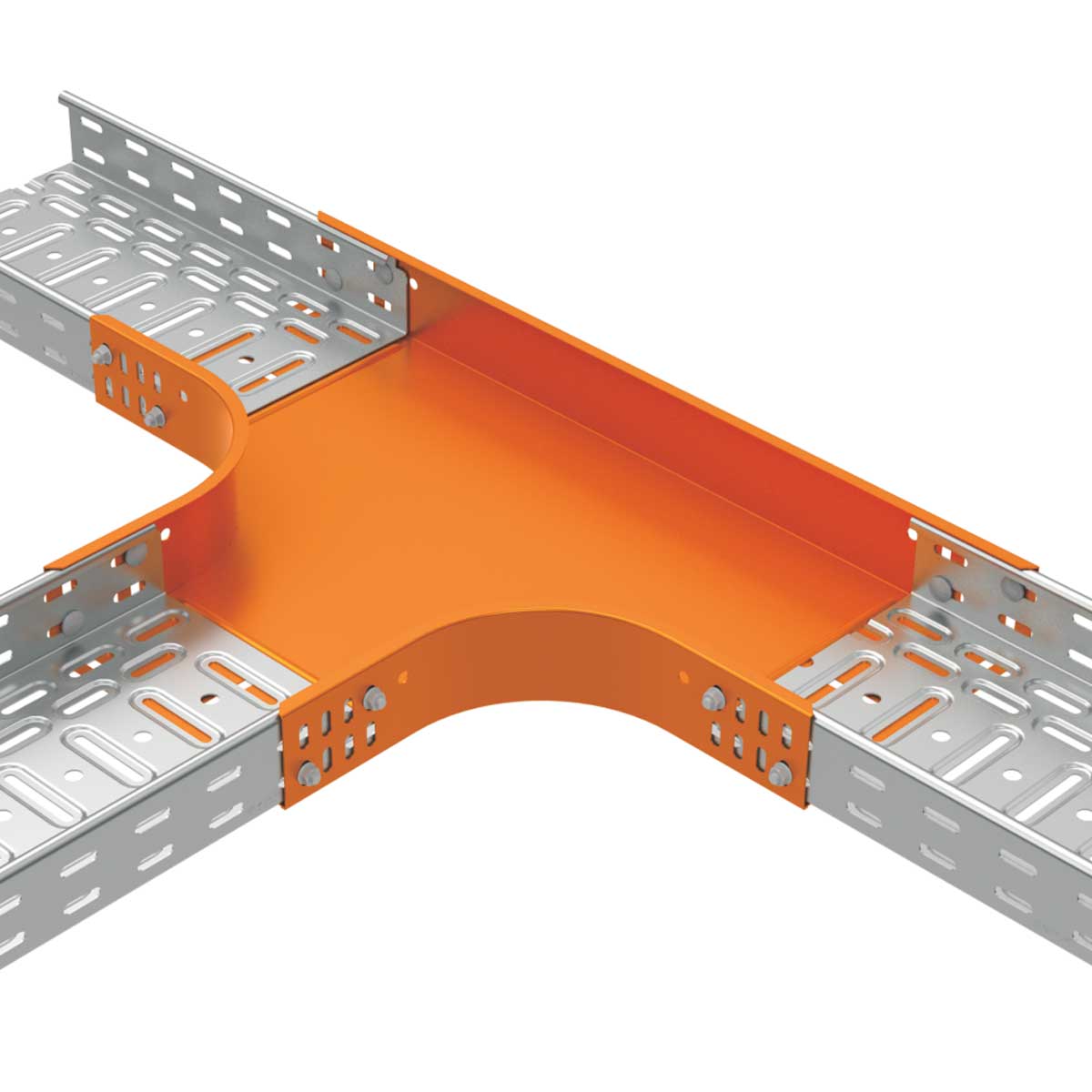

illustrative picture
To download 3D models, please login or create an account and request access.
T_PO_EN
| EAN kood | 8595057633339 |
| Tollikood | 73089059 |
| Kaal | 1,0710 kg/pcs |
| Pinnaviimistlus | Eelnevalt tsingitud |
| Temperatuurikindlus | -50 - 150 °C |
| Funktsionaalsus tulekahju ajal | P90-R, E90, PS90 |
| Standardid | ČSN EN 61537 |
| Tulekindluse standardid | ČSN 73 0895, DIN 4102-12, STN 92 0205 |
| Metallplaadi paksus | 0,8 mm |
| Kruvide arv ühendamiseks | 12 |

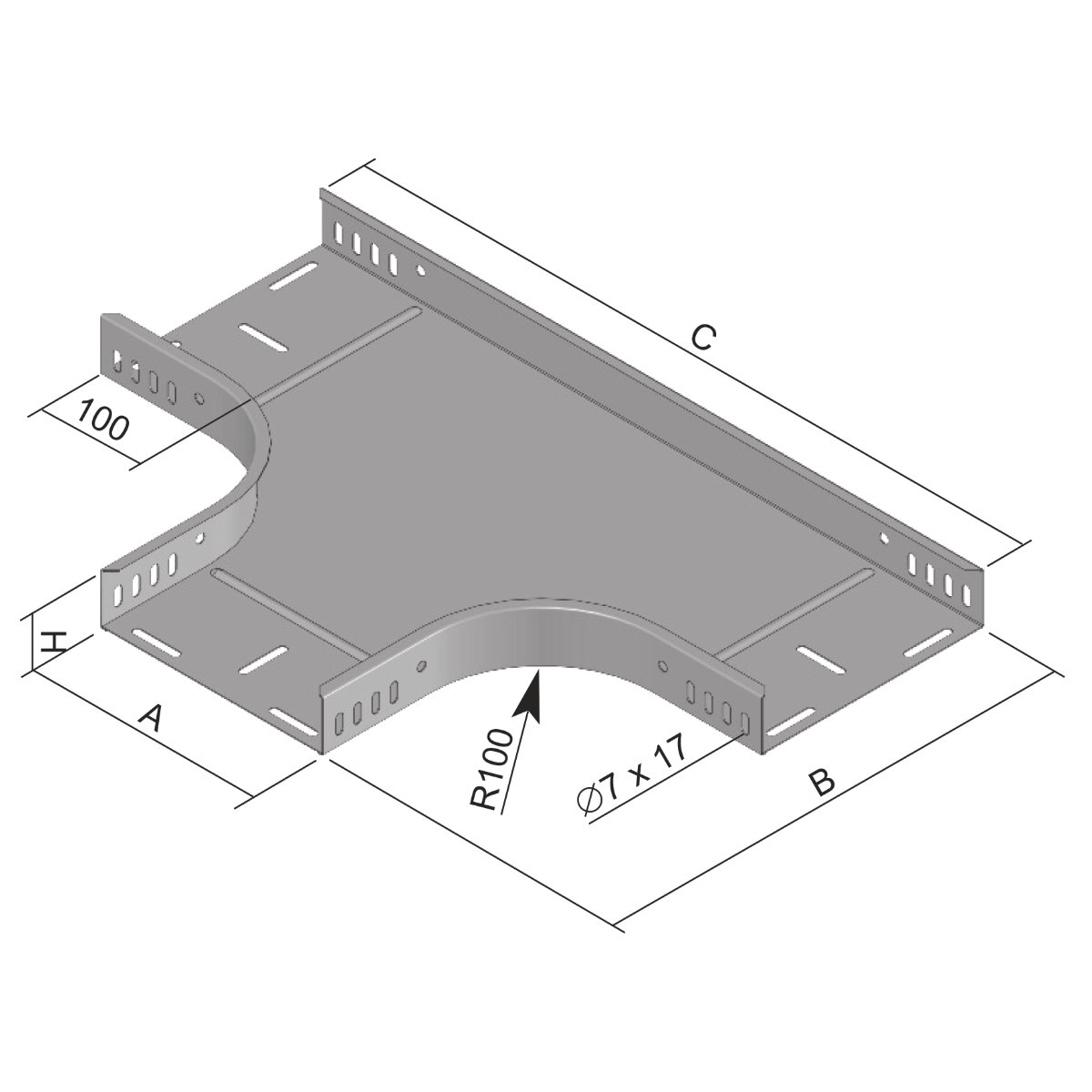

| Mõõde A | 78 mm |
| Mõõde B | 278 mm |
| Mõõde C | 478 mm |
| Mõõde H | 65 mm |
| Kaabliteede laiuse jaoks | 75 mm |
| Kaabliteede kõrguse jaoks | 60 mm |
Ühenduse kinnitamiseks kasutage polte NSM 6X10. Kasutage horisontaalset haru OH või vähendusüksust SU, et tekitada ebavõrdne T-tükk.
Märkus süsteemile, mis tulekahju ajal säilitab funkstionaalsuse:
Lisateavet leiate kataloogist Süsteemid, mis tulekahju ajal säilitavad funktsionaalsuse.
