DT_EN
| EAN kood | 8595057632592 |
| Tollikood | 83024190 |
| Kaal | 0,3709 kg/pcs |
| Pinnaviimistlus | Kuumtsingitud |
| Funktsionaalsus tulekahju ajal | P90-R, E90, PS90 |
| Tulekindluse standardid | ČSN 73 0895, DIN 4102-12, STN 92 0205 |
| Maksimaalne koormus | 230 kg |

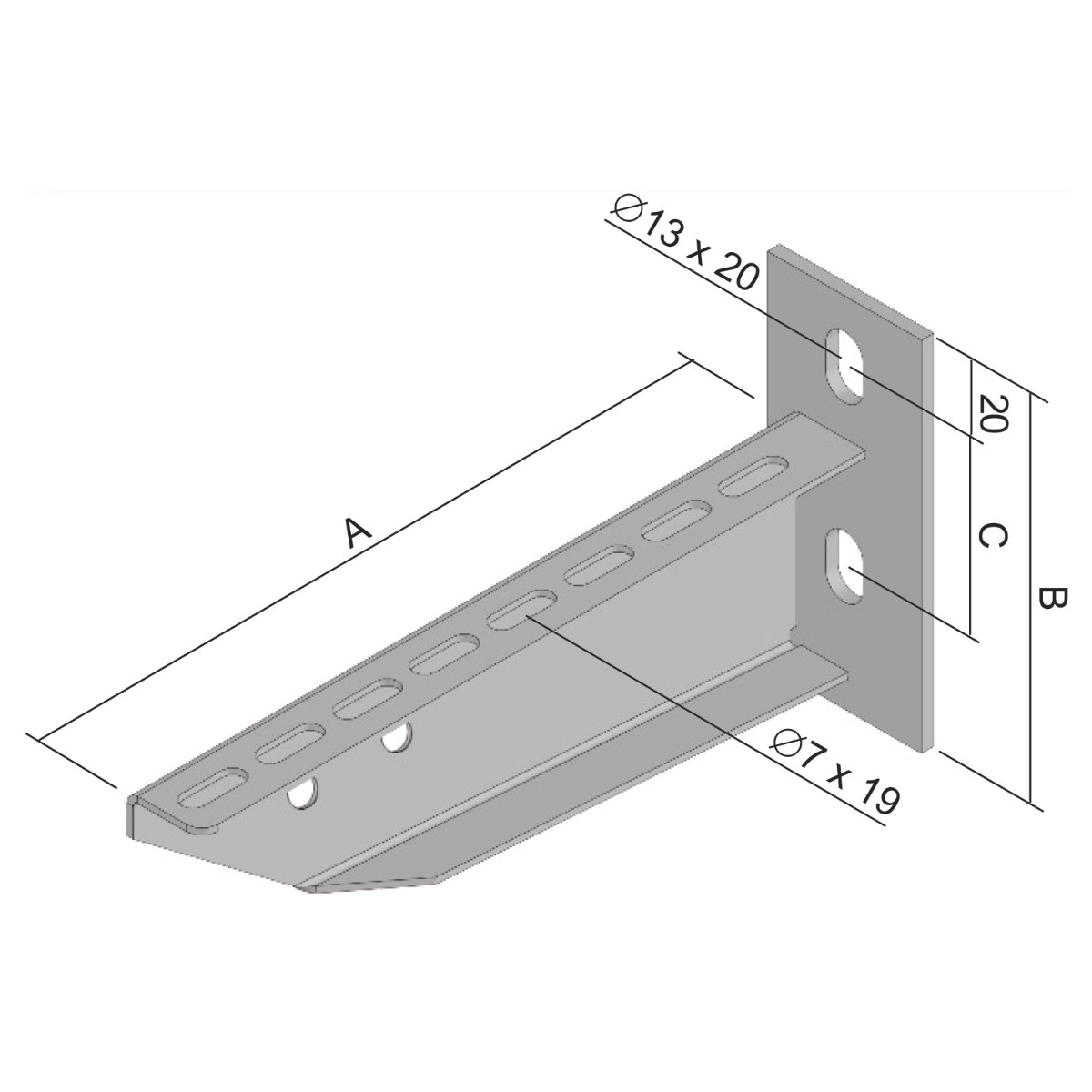

| Mõõde A | 170 mm |
| Mõõde B | 120 mm |
| Mõõde C | 60 mm |
| Kaabliteede laiuse jaoks | 150 mm |
| Kaabliteede kõrguse jaoks | 35 - 110 mm |
| Max koormus tulekindluse tagamiseks | 10 - 20 kg |

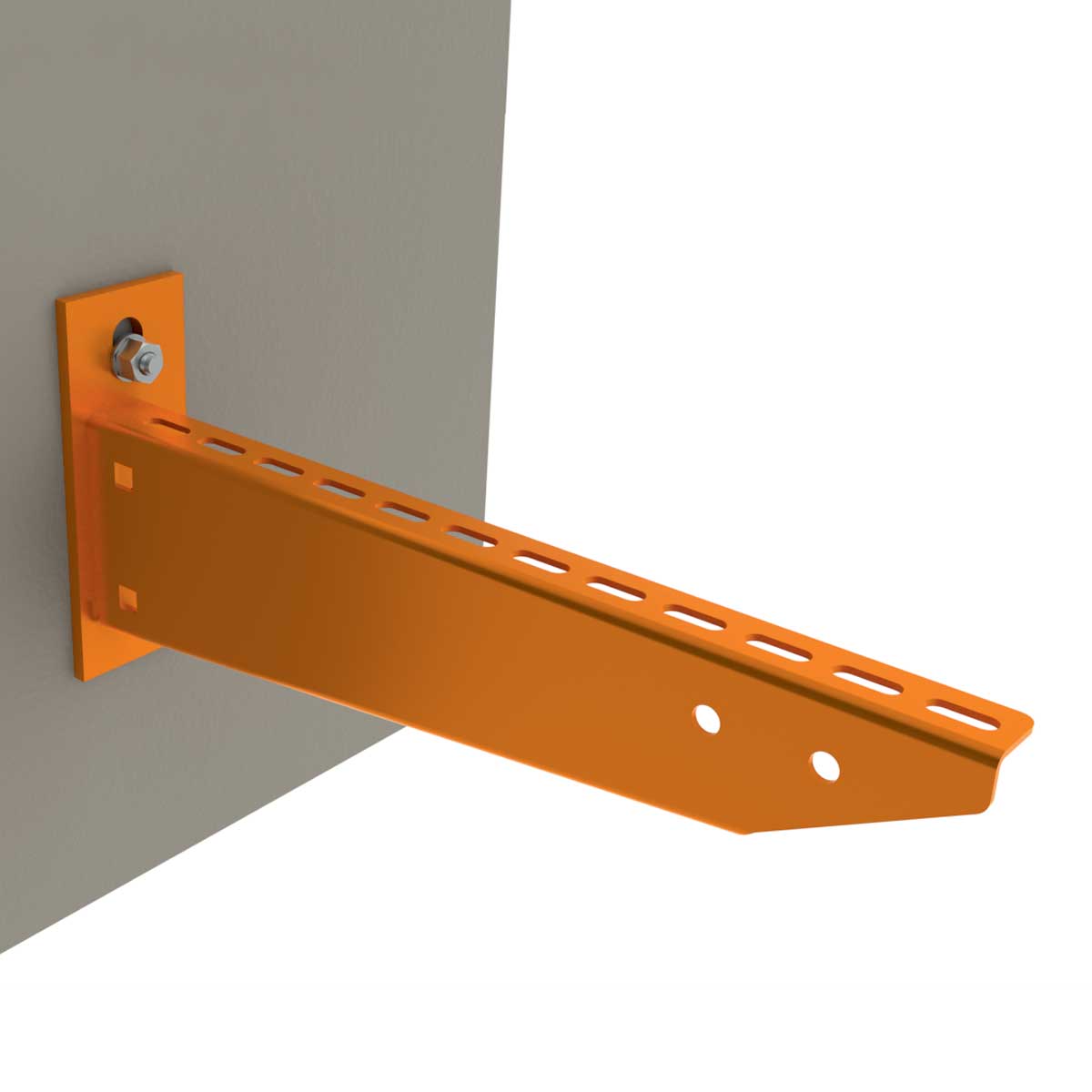

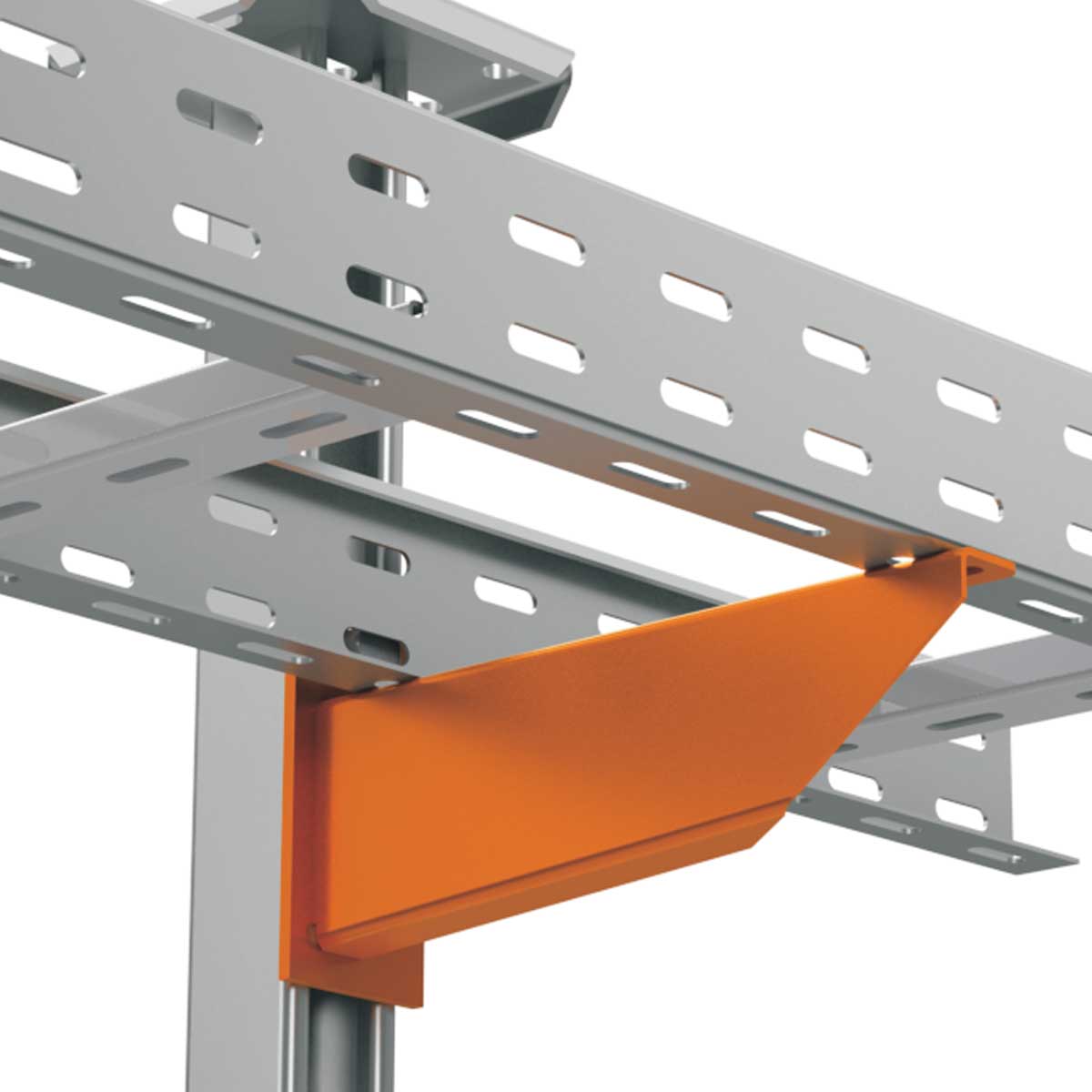

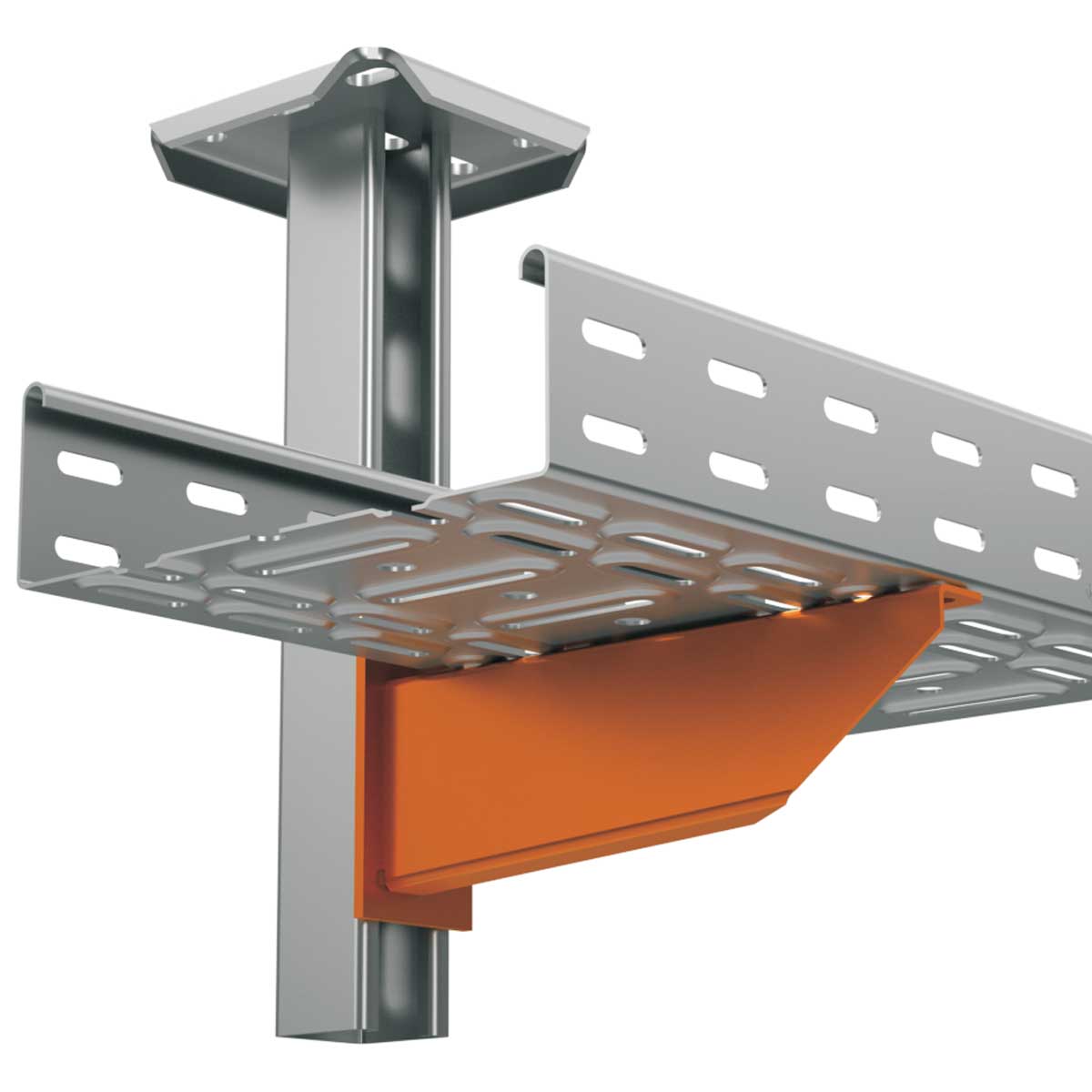

Klemm on ette nähtud paigaldamiseks seinale või laeprofiilile. Lamellprofiili SPL ja SPS paigaldamiseks kasutatakse liugmutreid PM 41 M 10 koos poltidega S 10X20 (2 tk). Paigaldusprofiilile SPLN, SPSN või SPU tuleb kinnitada poltide S 10X20, mutrite M 10 ja seibi PD 10 abil. Kandur DT kinnitatakse poltidega NSM 6X10.
Märkus süsteemile, mis tulekahju ajal säilitab funkstionaalsuse:
Lisateavet leiate kataloogist Süsteemid, mis tulekahju ajal säilitavad funktsionaalsuse.
