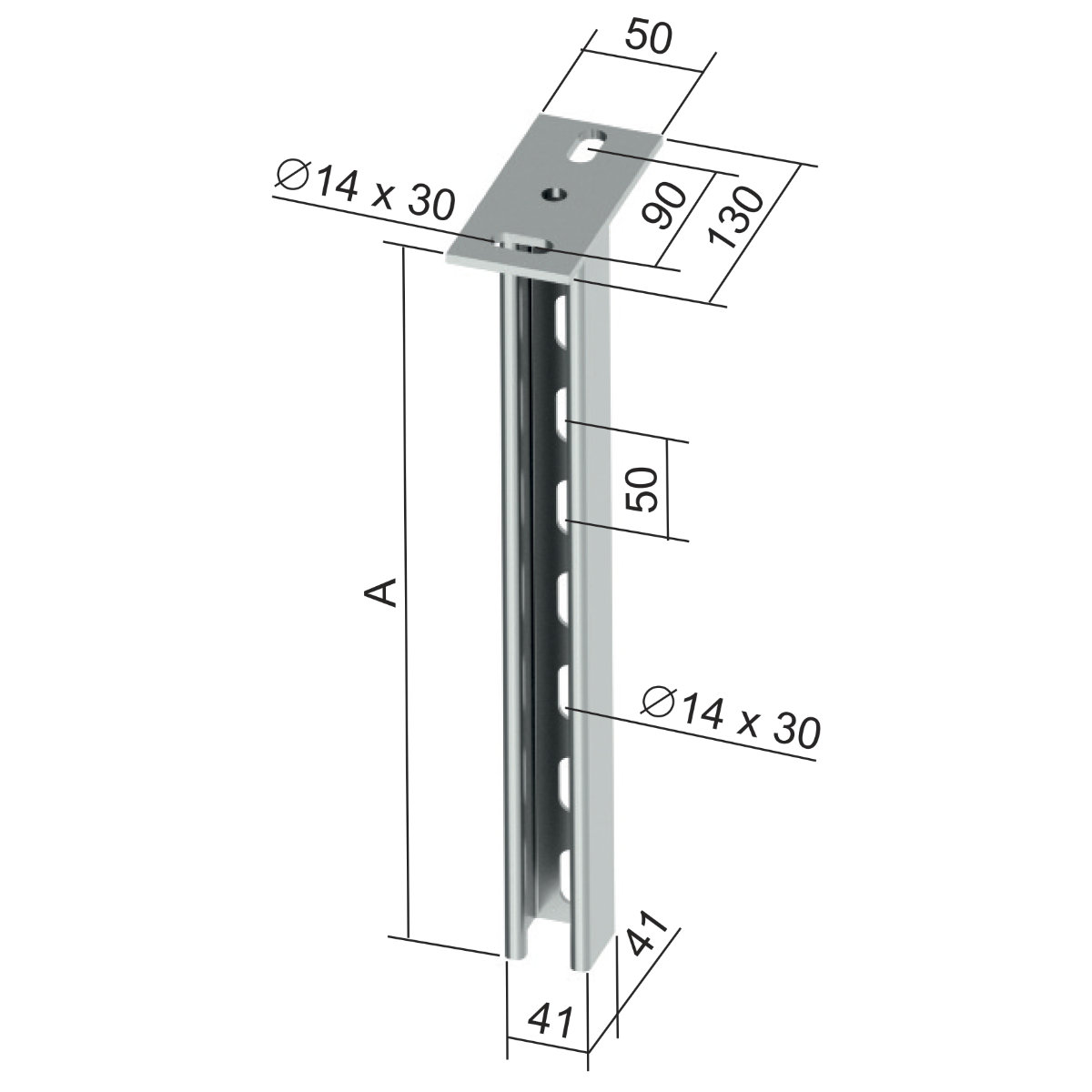

illustrative picture
To download 3D models, please login or create an account and request access.
Declaration RoHS
| EAN kood | 8595057640146 |
| Tollikood | 83024190 |
| Kaal | 1,6220 kg/pcs |
| Pinnaviimistlus | Kuumtsingitud |
| Funktsionaalsus tulekahju ajal | P90-R, E90, PS90 |
| Tulekindluse standardid | ČSN 73 0895, DIN 4102-12, STN 92 0205 |
| Mõõde A | 507 mm |
Sobilik ühekülje kinnitamiseks kinnitusdetailide DLN, DSN, DT ja DTN abil, kasutades libistatavaid mutreid PM 41 M 10 ja kuuskantpea S 10X20 polte. OKSPSi tihend on ette nähtud profiili otsa kaitsmiseks.
Märkus süsteemile, mis tulekahju ajal säilitab funkstionaalsuse:
DT ja DT OKO kinnitamiseks kasutage polti S 10X40 (S 10X70 kahekordseks monteerimiseks), mutreid M 10 ja seibe PD 10 või PVL 10.
Lisateavet leiate kataloogist Süsteemid, mis tulekahju ajal säilitavad funktsionaalsuse.
